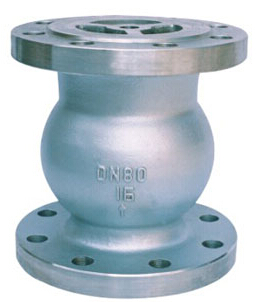

〖H42H/W不銹鋼立式止回閥〗
【H42H/W不銹鋼立式止回閥-產品說明】
不銹鋼立式止回閥嚴格按 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。立式止回閥產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
【H42H/W不銹鋼立式止回閥-主要性能參數】
型號 | 公稱壓力 | 試驗壓力P3(MPa) | 適用溫度(℃) | 適用介質 | |
殼體 | 密封 | ||||
H42W-16C | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 |
H42W-16P | ≤200 | 弱腐蝕介質 | |||
H42W-25P | 2.5 | 3.75 | 2.75 | ||
H42W-25R | 腐蝕性介質 | ||||
H42W-40P | 4.0 | 6.0 | 4.4 | 弱腐蝕性介質 | |
H42W-40R | 腐蝕性介質 | ||||
H42Y-40 | 水、油品 | ||||
【H42H/W不銹鋼立式止回閥-主要零件材料】
零件名稱 | 閥體、閥瓣 | 導向閥 | 密封面 |
H42W-16C | 碳鋼 | 碳鋼 | 碳鋼 |
H42W-16P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |
H42W-25P | |||
H42W-40P | |||
H42W-25R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
H42W-40R | |||
H42Y-40 | 碳鋼 | 碳鋼 | 堆焊硬質合金 |
【H42H/W不銹鋼立式止回閥-主要外形尺寸】
公稱通徑DN | L | D | D1 | D2 | b | f | Z-фd |
25 | 115 | 115 | 85 | 65 | 16 | 2 | 4-ф14 |
32 | 120 | 135 | 100 | 78 | 18 | 3 | 4-ф18 |
40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-ф18 |
50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-ф18 |
65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-ф18 |
80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-ф18 |
100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-ф23 |
125 | 250 | 270 | 220 | 168 | 28 | 3 | 8-ф25 |
150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-ф25 |
200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-ф25 |
