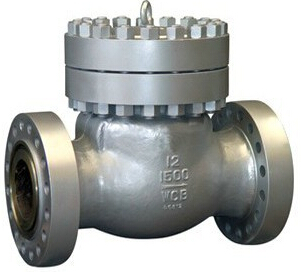

〖H44H/Y旋啟式高壓止回閥〗
【H44H/Y旋啟式高壓止回閥-產品說明】
旋啟式高壓止回閥一般用于工作溫度≤450℃，工作壓力≤25.0MPa，介質為水、蒸汽、油品的高壓管路系統，起防止介質倒流的作用。
【H44H/Y旋啟式高壓止回閥-產品特點】
1、閥門中口采用壓力自緊式密封結構，介質壓力越高，密封性能越好
2、密封面采用堆焊司太立鈷基硬質合金，具有高硬度、抗腐蝕、抗氣蝕、優良的抗擦傷性能，閥門使用壽命長
3、直通式，介質流阻小
4、閥門開啟和關閉是靠介質的作用力來實現的，介質回流時自動快速關閉
5、維護及檢修方便、快捷
【H44H/Y旋啟式高壓止回閥-主要技術規范】
型號 | 公稱壓力 PN(MPa) | 試驗壓力（MPa） | 適用溫度（℃） | 適用介質 | |
殼體 | 密封 | ||||
H44H-160 | 16.0 | 24.0 | 16.0 | ≤425 | 水、蒸汽、石油、石油產品等 |
H44H-250 | 25.0 | 38.0 | 25.0 | ||
H44Y-200 | 20.0 | 30.0 | 20.0 | 60 | 氫油 |
H44Y-250 | 25.0 | 38.0 | 25.0 | -40～100 | 油品 |
【H44H/Y旋啟式高壓止回閥-主要零件材料】
零件名稱 | 閥體、搖桿 | 閥瓣、螺母 | 閥蓋 | 銷軸、四開環 | 螺栓 | 密封面 |
H44H-160 | 碳素鑄鋼 | 碳鋼 | 碳素鑄鋼 | 不銹鋼 | 鉻鉬鋼 | 柔性石墨 |
H44H-250 | 碳鋼 | |||||
H44Y-200 | ||||||
H44Y-250 |
【H44H/Y旋啟式高壓止回閥-主要外形尺寸】
公稱通徑 DN/mm | 尺寸 /mm | 重量 / | |||||||||||
L | D | D1 | D2 | D8 | b | f | b4 | f3 | Z-фd | Do | H | ||
50 | 300 | 215 | 165 | 132 | 95 | 36 | 3 | 12 | 8 | 8-ф25 | 142 | 210 | 44.5 |
65 | 340 | 245 | 190 | 152 | 110 | 44 | 3 | 12 | 8 | 8-ф30 | 161 | 227 | 54.7 |
80 | 380 | 260 | 205 | 168 | 130 | 46 | 3 | 12 | 8 | 8-ф30 | 180 | 235 | 67.5 |
100 | 430 | 300 | 240 | 200 | 160 | 48 | 3 | 12 | 8 | 8-ф34 | 210 | 274 | 101.5 |
150 | 550 | 390 | 318 | 270 | 205 | 66 | 3 | 14 | 10 | 12-ф41 | 300 | 340 | 220.6 |
200 | 650 | 480 | 400 | 345 | 275 | 78 | 3 | 17 | 11 | 12-ф48 | 375 | 374 | 404 |
300 | 900 | 665 | 570 | 510 | 380 | 100 | 3 | 23 | 14 | 16-ф54 | 480 | 505 | 1019 |
H44H-250旋啟式高壓止回閥
公稱通徑 DN/mm | 尺寸 /mm | 重量 / | |||||||||||
L | D | D1 | D2 | D8 | d | f | b4 | f3 | Z-фd | Do | H | ||
80 | 450 | 260 | 205 | 168 | 130 | 50 | 3 | 12 | 8 | 8-ф30 | 200 | 245 | 90.6 |
100 | 520 | 300 | 240 | 200 | 160 | 58 | 3 | 12 | 8 | 8-ф34 | 225 | 280 | 139 |
H44Y-200旋啟式高壓止回閥
公稱通徑 DN/mm | 尺寸 /mm | 重量 / | |||||||||
L | D | D1 | D2 | D6 | d | f | Z-фd | D3 | H | ||
150 | 700 | 440 | 360 | 305 | 185 | 82 | 3 | 12-ф48 | 310 | 343 | 372 |
200 | 800 | 535 | 440 | - | - | - | - | 12-ф54 | - | - | - |
H44Y-250旋啟式高壓止回閥
公稱通徑 DN/mm | 尺寸/mm | |||
L | D | D1 | Z-фd | |
65 | 400 | 260 | 203 | 8-ф30 |
80 | 450 | 290 | 230 | 8-ф34 |
100 | 520 | 360 | 292 | 8-ф41 |
150 | 700 | 440 | 360 | 12-ф48 |
200 | 800 | 535 | 440 | 12-ф54 |
