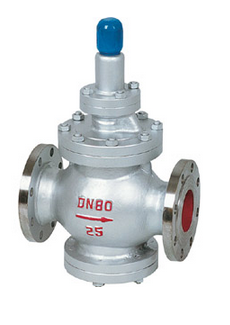

〖Y43H蒸汽活塞式減壓閥〗
【Y43H蒸汽活塞式減壓閥—產品說明】
Y43H蒸汽活塞式減壓閥屬于先導活塞式減壓閥．由主閥和導閥兩部分組成．主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
【Y43H蒸汽活塞式減壓閥—主要技術參數】
公稱壓力（MPa） | 1.6 | 2.5 |
殼體試驗壓力（MPa） | 2.4 | 3.75 |
密封試驗壓力（MPa） | 1.6 | 2.5 |
最高進口壓力（MPa） | 1.6 | 2.5 |
出口壓力范圍（MPa） | 0.1-1.0 | 0.1-1.6 |
壓力特性偏差（MPa） | GB12246-1989 | |
流量特性偏差（MPa） | GB12246-1989 | |
最小壓差（MPa） | 0.15 | 0.15 |
滲漏量 | GB12245-1989 | |
【Y43H蒸汽活塞式減壓閥—主要零件材料】
零件名稱 | 零件材料 |
閥體、閥蓋、底蓋 | WCB |
閥座、閥盤 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13/銅合金 |
活塞環 | 合金鑄鐵 |
導閥座、導閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主閥彈簧 | 50CrVA |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
【Y43H蒸汽活塞式減壓閥—流量系數Cv值】
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 |
【Y43H蒸汽活塞式減壓閥—主要外形尺寸】
公稱壓力 | 公稱通徑 | 尺 寸 (mm) | |||||||
L | D | D1 | b | Z-фd | D3 | H1 | H2 | ||
1.6Mpa | 25 | 180 | 115 | 85 | 14 | 4-18 | 115 | 101 | 315 |
32 | 200 | 135 | 100 | 16 | 4-18 | 130 | 107 | 320 | |
40 | 220 | 145 | 100 | 16 | 4-18 | 145 | 113 | 325 | |
50 | 250 | 160 | 125 | 16 | 4-18 | 155 | 120 | 335 | |
65 | 280 | 180 | 145 | 18 | 4-18 | 170 | 140 | 365 | |
80 | 310 | 195 | 160 | 20 | 8-18 | 200 | 150 | 385 | |
100 | 350 | 215 | 180 | 20 | 818 | 200 | 150 | 385 | |
125 | 400 | 245 | 210 | 22 | 8-18 | 235 | 185 | 425 | |
150 | 450 | 280 | 240 | 24 | 8-23 | 265 | 210 | 445 | |
2.5Mpa | 25 | 180 | 115 | 85 | 16 | 4-14 | 115 | 101 | 315 |
32 | 200 | 135 | 100 | 18 | 4-18 | 130 | 107 | 320 | |
40 | 220 | 145 | 110 | 18 | 4-18 | 145 | 113 | 325 | |
50 | 250 | 160 | 125 | 20 | 4-18 | 155 | 120 | 335 | |
65 | 280 | 180 | 145 | 22 | 8-18 | 170 | 140 | 365 | |
80 | 310 | 195 | 160 | 22 | 8-18 | 200 | 150 | 385 | |
100 | 350 | 230 | 190 | 24 | 8-23 | 200 | 150 | 385 | |
125 | 400 | 270 | 220 | 28 | 8-25 | 235 | 185 | 425 | |
150 | 450 | 300 | 250 | 30 | 8-25 | 265 | 210 | 445 | |
