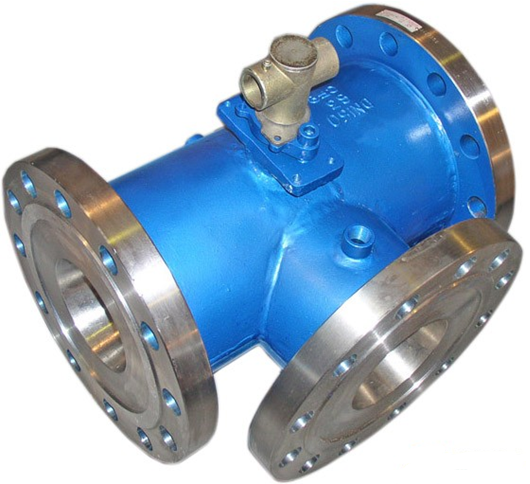

〖BQ45F/BQ44F保溫三通球閥〗
【BQ45F/BQ44F保溫三通球閥-產品說明】
保溫三通球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
【BQ45F/BQ44F保溫三通球閥-產品特點】
1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
2、四閥座密封三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。
【BQ45F/BQ44F保溫三通球閥-性能參數】
公稱壓力或壓力級 | 法蘭 | 產品型號 | ||||||
PN1.6pa | 凸面 | BQ45F-16C | BQ45F-16P | BQ45F-16CF8 | BQ45F-16CF3 | BQ45F-16R | BQ45F-16CF8 | BQ45F-16R3 |
PN2.5pa | 光滑面 | BQ45F-25 | BQ45F-25P | BQ45F-25CF8 | BQ45F-25CF3 | BQ45F-25R | BQ45F-25CF8 | BQ45F-25R3 |
PN4.0pa | 凹凸面 | BQ45F-40 | BQ45F-40P | BQ45F-40CF8 | BQ45F-40CF3 | BQ45F-40R | BQ45F-40CFR8 | BQ45F-40R3 |
CLASS150 | 凸面 | BQ45F-150（Lb）C | BQ45F-150（Lb）P | BQ45F-150（Lb）P8 | BQ45F-150（Lb）P3 | BQ45F-150（Lb）R | BQ45F-150（Lb）R8 | BQ45F-150（Lb）R3 |
【BQ45F/BQ44F保溫三通球閥-主要零件材料】
主要零件材料 | 閥體 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG18Ni12Mo2T | CF8M(316) | CF8M(316L) | ||||
球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9(304) | 00Cr19Nill(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) | 0Cr17Ni12Mo2(316L) | |||||
密封圈 | 聚四氟乙烯 對位聚笨 | |||||||||||
填料、墊圈 | V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 | |||||||||||
適用 | 適用介質 | 重油、膠類等 | 硝酸腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕性介質 | ||||||
適用溫度 | -28~300℃ | |||||||||||
應用 | 法蘭尺寸 | JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214 | ||||||||||
體驗試驗按 | GB/T13927-89JB/T9092-99 | |||||||||||
其余制造規范均按本廠標準 | ||||||||||||
【BQ45F/BQ44F保溫三通球閥-主要外形尺寸】
公稱壓力或壓力級 | 主要尺寸 | 公稱通徑DN（mm/in） | |||||||||||
15/1/2 | 20/3/4 | 25/1 | 32/1/4 | 40/1/2 | 50/2 | 65/2/1/2 | 80/3 | 100/4 | 125/5 | 150/6 | 200/8 | ||
PN1.06pa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 500 |
PN2.5pa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
PN4.0pa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
