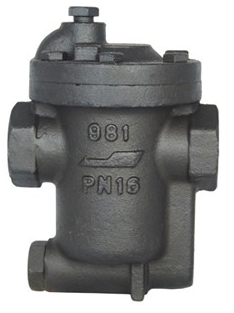

〖CS15H倒吊桶式疏水閥〗
【CS15H倒吊桶式疏水閥-產品說明】
CS15H倒吊桶式疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的最適用于空調機、洗滌機器、染聲機等。
特點及性能
1、對凝結水的發生量適應性強．即可間歇排放．叉可連續排放。
2、無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時的鋼性碰撞．關閉十分可靠，壽命長久。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4、背壓率高。(9 0％)。
5、汽水分離可靠(水汽經u型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔．可有效防止蒸汽汽鎖、空氣氣堵現象。(非凝結性的高 溫空氣也可排除)。
耐磨損的SCCV關閉方式
SCCV關閉系統是自動定心，自動關閉系統(SelfClosing and Cente-ring Valve System)的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。
主要外形連接尺寸
產品型號 | 公稱通徑 | 連接方式 | 使用壓力范目(Mpa) | 最高允許 | 閥體材質 | 外形尺寸 | |||
L | H1 | H2 | W | ||||||
ES5 | 15 | 內螺紋 | 0.01~0.3·0.7·1.1·1.6 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
WSH5 | 15 | 內螺紋 | 0.01~0.3·0.7·1.1·1.6·2.1 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
WSH5F | 15 | 法蘭 | 0.01~0.3·0.7·1.1·1.6·2.1 | 350 | WCB | 210 | 72 | 94 | 103 |
ES8B | 15 | 內螺紋 | 0.01~0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
ES8N | 15 | 內螺紋 | 0.01~0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
ES8BF | 15 | 法蘭 | 0.01~0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
ES8NF | 15 | 法蘭 | 0.01~0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
ES10 | 20~40 | 內螺紋 | 0.01~0.8·1.2·1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
ES10F | 15~25 | 法蘭 | 0.01~0.8·1.2·1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
ES12N | 15~25 | 法蘭 | 0.01~1.6 | 200 | WCB | 280 | 93 | 132 | 14 |
