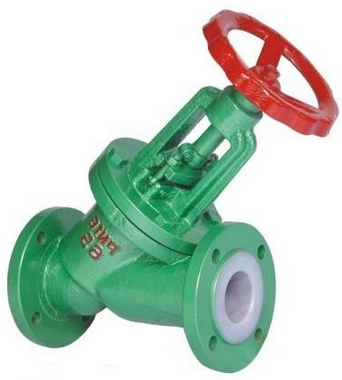

〖J45F46直流式襯氟截止閥〗
【J45F46直流式襯氟截止閥-產品說明】
直流式襯氟截止閥適用在-50～150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
【J45F46直流式襯氟截止閥-主要零件材料】
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄閥 | ||
Z | C | P | R | P L | R L | ||
1 | 閥體/端蓋/閘板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥桿 | 35 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里/閥座 | PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 ) | |||||
4 | 填料/壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE(F 4 ) | PTFE(F 4 ) | PTFE(F 4 ) | |||
6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
7 | 閥桿螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
8 | 緊固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
9 | 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
10 | 手輪 | WCB | WCB | WCB | |||
【J45F46直流式襯氟截止閥-主要外形尺寸】
公稱通徑 | 標準值 | 參考值 | ||||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Фd | D0 | H | H1 | WT(Kg) |
PN1.0MPa | ||||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 100 | 235 | 260 | 6.5 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 100 | 240 | 265 | 7 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 120 | 245 | 270 | 7.8 |
32 | 1 1 /4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 140 | 255 | 285 | 11 |
40 | 1 1 /2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 140 | 285 | 315 | 13 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 160 | 295 | 330 | 15 |
65 | 2 1 /2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 180 | 350 | 395 | 23 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-Ф18 | 240 | 395 | 445 | 38 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-Ф18 | 240 | 450 | 490 | 42 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-Ф18 | 280 | 525 | 555 | 55 |
150 | 6 | 480 | 380 | 240 | 210 | 3 | 24 | 8-Ф23 | 320 | 605 | 645 | 77 |
200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-Ф23 | 360 | 645 | 765 | 135 |
250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-Ф23 | 400 | 685 | 805 | 220 |
300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-Ф23 | 400 | 710 | 814 | 277 |
350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-Ф23 | 450 | 750 | 855 | 320 |
